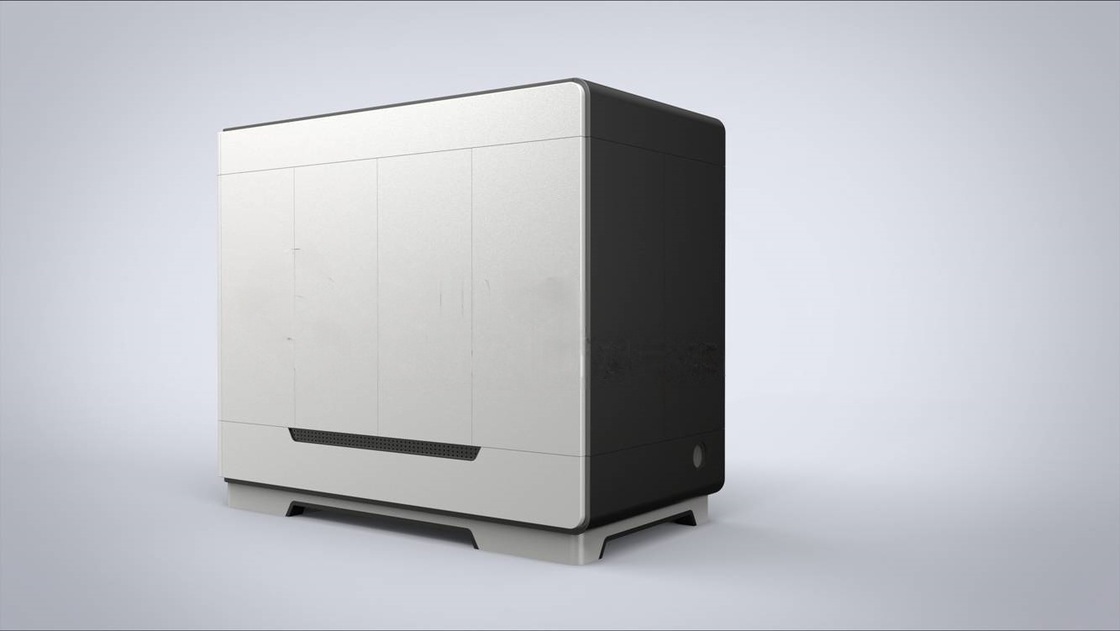

99,999% geração do gás do nitrogênio da membrana do PM do gerador do nitrogênio da pureza alta



99,999% geração do gás do nitrogênio da membrana do PM do gerador do nitrogênio da pureza alta





Princípio de funcionamento de 99,99% NitrogenGenerator

Sob alguma pressão, usando a grande diferença da taxa da difusão entre o nitrogênio e o oxigênio

do ar na peneira molecular do carbono, um grande número oxigênio adsorpted pelo carbono molecular

peneira, quando o nitrogênio for recolhido em um curto período de tempo, para conseguir a separação de oxigênio e de nitrogênio.

A capacidade da adsorção de peneira molecular do carbono é significativamente diferente com diferente

as pressões do oxigênio, reduzindo a pressão liberarão o oxigênio da peneira molecular do carbono, esta fazem

a regeneração da peneira molecular do carbono, então pode ser usada repetidamente.

Usando duas torres da adsorção, uma para a adsorção e o gerador do nitrogênio, as outro para a dessorção e o recicl.

Comutam um com o otro, assim saída contínua do nitrogênio de alta qualidade.

Condição do ambiente do equipamento

lugar 1.installation: a classificação à terra, sem fundação, mas é necessários para ter uma descarga de água de esgoto

vala.

área 2.The reservado: sobre 200m2.

temperatura 3.Ambient: ≤40°C.

umidade 4.Relative: ≤80%.

5.Power: 440V/380V/220V, 60/Hz/50Hz



Especificação:

Artigo	Técnico	Observação
Caudal do N2	1200Nm3/h	Estado padrão
Pureza do N2	≥95.0%	índice do não-oxigênio
Pressão da tomada do N2	0.1~0.6Mpa	Pressão de calibre, ajustável
Ponto de condensação da tomada do N2	°C do ≤ 45	Ponto de condensação atmosférico

Sistema do nitrogênio

1 compressor de ar

Sistema do pré-tratamento do ar 2 comprimido (filtros mais secos e de vários estágios)

Tanque do amortecedor do ar 3

Gerador do nitrogênio de 4 PSA

Tanque do amortecedor do gás do nitrogênio 5

Sistema de controlo 6 (que inclui a relação de controle homem-máquina)

7 instrumento e medidor (instalados no gerador do nitrogênio)



Consumo exigido do ar

Artigo

Parâmetro técnico

Observação

Caudal

>1200m3/h



Pressão

>0.8Mpa



Gerador do nitrogênio da PSA

Artigo

Parâmetro técnico

Observação

Modelo

PM-1200



Saída do N2

1200Nm3/h

Estado padrão

Pureza do N2

≥95%

índice do Não-oxigênio no GB

Pressão

0.8Mpa



Pressão da tomada

0.1-0.6Mpa

Ajustável

Ponto de condensação da tomada do N2

≤-45°C

Ponto de condensação atmosférico
