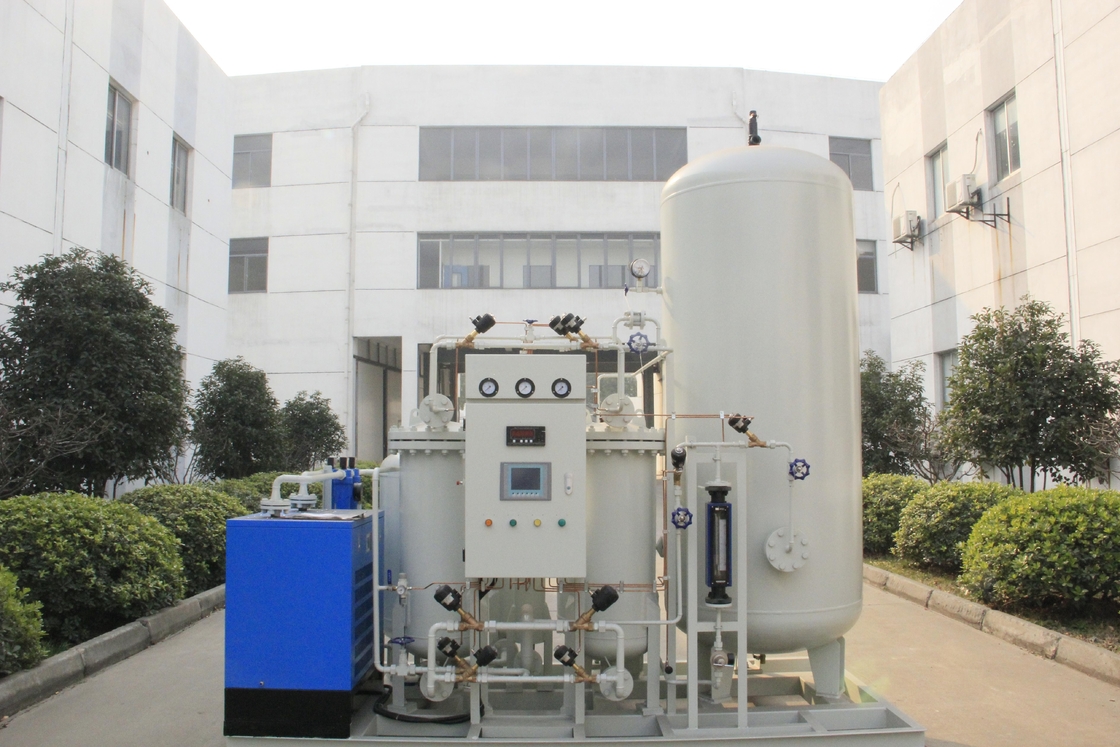

Linha de produção gerador da liquefacção de GNL do nitrogênio da PSA com certificado da BV
| Material: | Aço carbono/aço inoxidável | Certificates: | Bv ,, ccs, ISO, ts |
| Capaicty: | 5-5000 nm3/h | Purity: | 95%-99,9995% |
| Dew point: | -70 ℃ | Operate power: | 1 kw |
| Application: | Sistema/planta da geração do nitrogênio para o liine da produção da liquefação de GNL | ||
| High Light: | Gerador de nitrogênio PSA com certificado BV,Gerador de nitrogênio PSA para liquefação de GNL,Linha de produção de nitrogênio PSA industrial |
||
Gerador de Nitrogênio PSA para Linha de Produção de Liquefação de GNL com Certificado BV
Gerador de nitrogênio PSA
1) Pureza de N2: 99-99,9995%
2) Fluxo de N2: 3-3000Nm3/h
3) Pressão de N2: 1-8 bar (ajustável)
4) Controlador PLC SIMENS
Gerador de Nitrogênio de Boa Qualidade
1) Operação assistida por computador
2) Design técnico simples
3) Manutenção fácil
4) Baixo consumo de energia
O que é PSA?
É umatecnologia usada para gerar gásNitrogênio no local.
O Peneira Molecular de Carbono (CMS) adsorve moléculas de oxigênio e vapor d'água sob alta pressão - permitindo que o Nitrogênio passe, de modo que o nitrogênio seja separado do ar.
Unidades montadas em skid podem ser fornecidas de acordo com os requisitos do cliente.
Processo Tecnológico
Os sistemas de geração de nitrogênio de nossa empresa são projetados e fabricados com base no princípio
de Adsorção por Oscilação de Pressão (PSA). O ar ambiente, após ser comprimido e purificado para remover óleo, água e poeira, entra no dispositivo de adsorção por oscilação preenchido com
peneira molecular de carbono (CMS). O fluxo de ar comprimido para a torre de adsorção de baixo para cima.
Nesse processo, a molécula de oxigênio é adsorvida, enquanto o nitrogênio flui para fora do lado superior da torre de adsorção e, em seguida, entra no tanque de buffer para nitrogênio impuro. Após um período de tempo, o CMS na torre de adsorção fica saturado pelo oxigênio adsorvido. Neste momento, a regeneração é necessária. É
realizada interrompendo a etapa de adsorção e reduzindo a pressão na torre de adsorção. A adsorção e a regeneração são realizadas alternadamente nas duas torres de adsorção para garantir a saída consecutiva
de gás nitrogênio.
Componentes do sistema completo
O sistema completo de geração de nitrogênio consiste principalmente no compressor de ar, no reservatório de ar comprimido
receptores, filtros, secador de refrigeração, o gerador de nitrogênio PSA e o tanque receptor de nitrogênio.
Para o compressor de ar, marcas famosas como Atlas Copco, Ingersoll Rand podem ser fornecidas
de nossa empresa para combinar com os geradores de nitrogênio PSA.
Para filtros, os elementos das marcas Hankison, Domnick estão disponíveis.
Para secador de refrigeração, temos J.mec, a primeira marca na China, também Hanzhou Union Filter, o fabricante profissional de secadores e filtros.
Especificações:
Capacidade/Vazão de Nitrogênio: 3-3000Nm³/h
Pureza de Nitrogênio: 95%-99,9995% (95%, 97%, 98%, 99%, 99,5%, 99,9%, 99,99%, 99,999%, 99,9995%)
|
Não |
Modelo |
Capacidade(Nm3/h) |
Pureza |
Potência(KW) |
Tamanho geral(mm) |
|
1 2 3 4 |
PN-3-39 PN-5-29 PN-5-295 PN-8-295 |
3 5 5 8 |
99,9% 99,5% 99% 95% |
0,5 |
1800*1400*1500 |
|
5 6 7 8 |
PN-5-49 PN-8-39 PN-12-295 PN-15-29 |
5 8 12 15 |
99,99% 99,9% 99,5% 99% |
0,5 |
1800*1400*1800 |
|
9 10 11 12 |
PN-10-49 PN-15-39 PN-25-295 PN-30-39 |
10 15 25 30 |
99,99% 99,9% 99,5% 99% |
0,5 |
2000*1700*2250 |
|
13 14 15 16 |
PN-15-49 PN-22-39 PN-35-295 PN-45-29 |
15 22 35 45 |
99,99% 99,9% 99,5% 99% |
0,5 |
2100*1800*2200 |
|
17 18 19 20 |
PN-20-49 PN-30-39 PN-50-295 PN-60-29 |
20 30 50 60 |
99,99% 99,9% 99,5% 99% |
0,5 |
2200*1800*2200 |
|
21 22 23 24 |
PN-30-49 PN-45-39 PN-75-295 PN-88-29 |
30 45 75 88 |
99,99% 99,9% 99,5% 99% |
0,5 |
2400*1900*2200 |
|
25 26 27 28 |
PN-40-49 PN-60-39 PN-100-295 PN-120-29 |
40 60 100 120 |
99,99% 99,9% 99,5% 99% |
0,5 |
2500*2100*2500 |
|
29 30 31 32 |
PN-50-49 PN-70-39 PN-120-295 PN-140-29 |
50 70 120 140 |
99,99% 99,9% 99,5% 99% |
0,5 |
2600*2200*2850 |
|
33 34 35 36 |
PN-60-49 PN-90-39 PN-160-295 PN-190-29 |
60 90 160 190 |
99,99% 99,9% 99,5% 99% |
0,5 |
2800*2200*2500 |
|
37 |
PN-80-49 |
80 |
99,99% |
0,5 |
|
|
38 39 40 |
PN-120-39 PN-200-295 PN-250-29 |
120 200 250 |
99,9% 99,5% 99% |
0,5 |
3200*1400*2800 |
|
41 42 43 44 |
PN-100-49 PN-140-39 PN-250-295 PN-290-29 |
100 140 250 290 |
99,99% 99,9% 99,5% 99% |
0,5 |
3500*1500*2800 |
|
... |
... |
... |
... |
... |
... |
|
Nota: Mais notícias, por favor, sinta-se à vontade para contatar Joshining Energy & Technology Co.,Ltd ou enviar um e-mail diretamente para nós |
|||||
1Faixa de Aplicação do Gerador de Nitrogênio de Boa Qualidade
É adequado para uso em demanda de nitrogênio em pequena escala na indústria química, produção e enchimento de nitrogênio
e enchimento de solução de injeção, solução de transfusão e líquido oral na indústria farmacêutica, sopro e substituição de instrumentos em laboratório, conservação de alimentos por enchimento de nitrogênio na indústria alimentícia,
agitação de bebidas e expansão de alimentos.
2 Principais Características do Gerador de Nitrogênio de Boa Qualidade
1) O equipamento adota a técnica de enchimento recém-projetada e o serviço.
2) O design especial de bypass garante menor consumo de energia e resultados de maior rendimento.
3) Válvula pneumática integrada importada com embalagem original garante a manutenibilidade em maior grau.
4) A operação assistida por computador com o design técnico simples facilita a manutenção do equipamento.
3 Parâmetros Técnicos do Gerador de Nitrogênio de Boa Qualidade
Capacidade de produção de nitrogênio:3-3000Nm³/h
Potência: 0,5KW
Pureza: ≥99,995%
Ponto de orvalho:≤-70℃
Pressão da fonte de ar: 0,8-1,0Mpa
Pressão de produção de nitrogênio: 0,1-0,7Mpa
Excelentes Recursos de Economia de Energia Reduzem o Custo do Ar:
1.Fluxo de processo avançado reduz diretamente o consumo de ar comprimido.
2.Peneira molecular de renome mundial garante máxima economia de energia.
3.Tecnologia avançada de adaptação de carga economiza ainda mais energia.
4.O processo de limpeza de ar mais confiável garante a eficiência de adsorção e a vida útil da peneira molecular.
5.Válvula com patente nacional garante operação estável do equipamento.
6.O tanque de ar garante consumo estável de ar do sistema.
7.O tanque de buffer de nitrogênio garante fornecimento estável de gás do sistema.
8.Tecnologia de compactação com patente nacional garante longa vida útil do CMS.
9.Supervisão e controle de longa distância.
10.Tecnologias profissionais garantem fornecimento de gás confiável.
11.Interface homem-máquina amigável.
Adsorvente da peneira molecular do carbono do gerador do nitrogênio da indústria PSA dos fármacos
Gerador de nitrogênio PSA para a indústria de saúde usando adsorvente de peneira molecular de carbono. Fornecendo nitrogênio de alta pureza para produção de produtos e atmosferas de embalagem, garante a proteção do produto com operação automática e livre de contaminação.
Sisa molecular de carbono gerador de nitrogênio PSA Aplicação industrial
Gerador de nitrogênio PSA com peneira molecular de carbono para aplicações industriais. Fornecendo nitrogênio confiável de alta pureza para processos de fabricação, possui operação automática, produção estável e desempenho eficiente de adsorvente.
Adsorvente de peneira molecular de carbono para gerador de nitrogénio industrial PSA
Gerador industrial de nitrogênio PSA com adsorvente de peneira molecular de carbono. Fornecendo nitrogênio confiável de alta pureza para operações contínuas, garante fornecimento consistente com controle automático e desempenho de adsorção eficiente.
Gerador de nitrogênio PSA de alta pureza com peneira molecular de carbono, aplicação de petróleo e gás
Gerador de nitrogênio PSA em aço inoxidável que oferece pureza de 95% a 99,9995%. Construído com tecnologia de peneira molecular de carbono e materiais resistentes à corrosão, fornece nitrogênio confiável com operação automática e longa vida útil.
