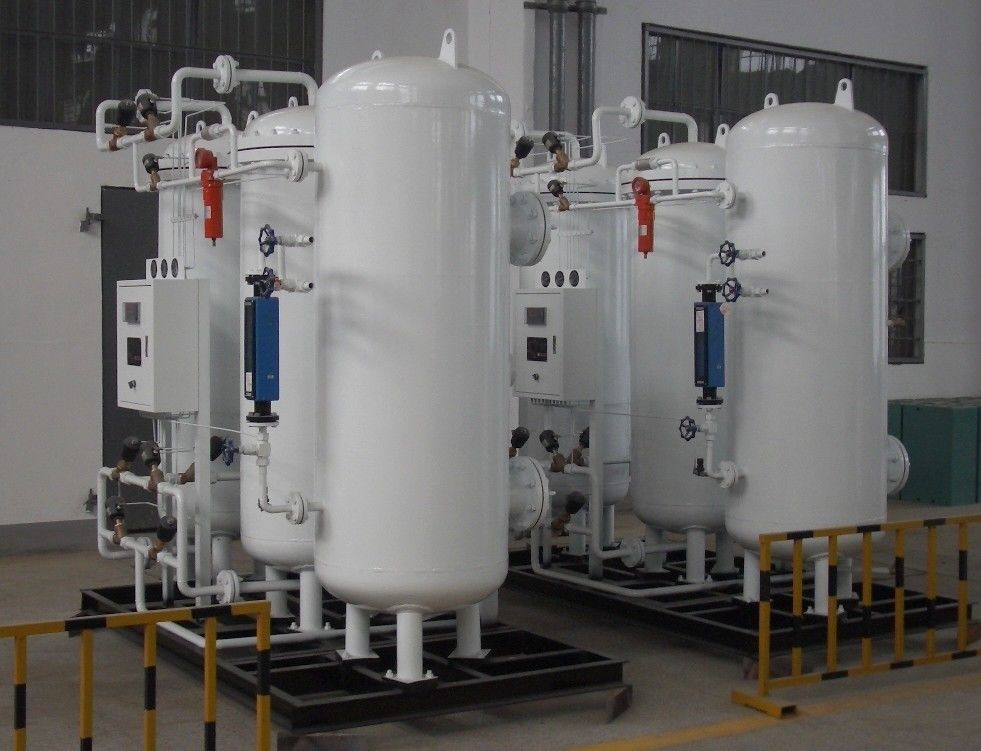

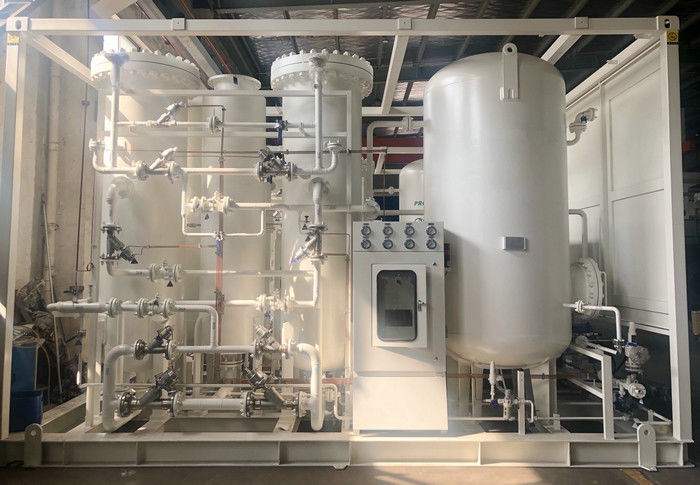

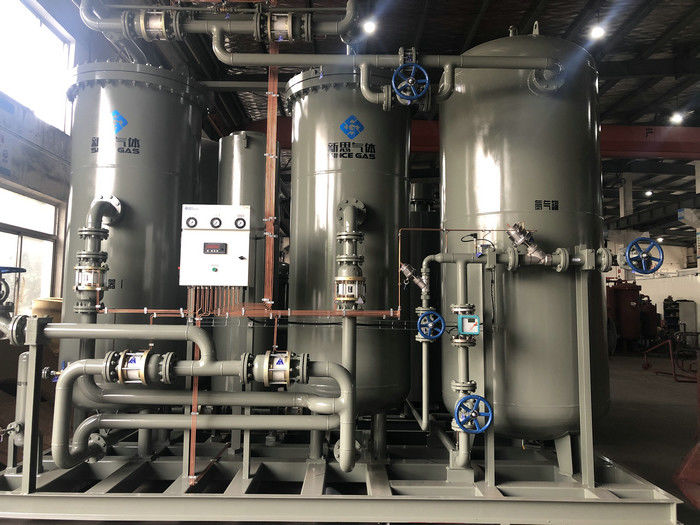

Gerador de nitrogênio PSA, com peneira molecular de carbono, aplicação industrial
Gerador de nitrogênio PSA, com absorvente de peneira molecular de carbono, aplicação industrial
Princípios do gerador de nitrogênio PSA:
O gerador de nitrogênio PSA usa uma peneira molecular de carbono como sorvente e produz nitrogênio usando o princípio PSA.Sob certa pressão, uma peneira molecular de carbono tem diferentes capacidades de adsorção de oxigênio/nitrogênio, ou seja, muito mais capacidade de adsorção de oxigênio do que capacidade de adsorção de nitrogênio.O PLC controla a ativação/desativação da válvula pneumática para realizar adsorção e dessorção alternadas em duas torres conforme a mudança de pressão, realiza a separação de oxigênio/nitrogênio e produz nitrogênio com a pureza desejada.
O gerador de nitrogênio PSA incorpora um compressor de ar, secador de ar refrigerante e filtros, gerador principal de nitrogênio, tanque tampão de ar e tanque tampão de nitrogênio.Com maior pressão de nitrogênio necessária, um compressor de nitrogênio BROTIE totalmente isento de óleo será equipado após o gerador de nitrogênio para aumentar a pressão de nitrogênio até a pressão necessária.
O ar comprimido é purificado através do secador de ar e filtrado até um determinado nível para o funcionamento do gerador principal.O amortecedor de ar é incorporado para um fornecimento suave de ar comprimido, reduzindo assim a flutuação da demanda de trabalho dos compressores de ar.O gerador produz nitrogênio com tecnologia PSA (adsorção por oscilação de pressão), um método de geração de nitrogênio comprovado.O nitrogênio com a pureza desejada é fornecido a um tanque tampão de nitrogênio para um fornecimento suave do gás produto.O nitrogênio no tanque tampão é mantido a uma pressão de 6 barg.Após um compressor de nitrogênio totalmente isento de óleo, a pressão será comprimida até a pressão necessária.É ajustável para você ajustar a pressão de saída por meio de uma válvula reguladora de pressão, para que possa ser utilizada para seu uso específico.
Detalhes do gerador de nitrogênio PSA
95%-99,9999% de pureza
Capacidade 3-3000Nm3/hora
Ponto de orvalho: ≤-40
Pressão da fonte de ar: 0,8-1,0Mpa
Pressão de produção de nitrogênio: 0,1-0,75Mpa
Conteúdo de oxigênio: 500ppm-3ppm
Conteúdo de água: 5-20 ppm
Material
Aço carbono, aço inoxidável 304
PERCEBER
Os seguintes parâmetros, desenhos e fotos são apenas para sua referência.As informações finais precisas do produto serão fornecidas com os pacotes de cotação.
Breves Princípios
Cada gás possui uma taxa de adsorção característica quando adsorvido pela Peneira Molecular de Carbono (CMS).O CMS possui uma grande área superficial contendo um volume de microporos e passagens.O oxigênio tem uma taxa de adsorção maior que o nitrogênio.Quando o ar comprimido entra no CMS, as moléculas de nitrogênio conseguem passar por essa grande superfície.E as moléculas de oxigênio são adsorvidas na área superficial.
Como o CMS está saturado com oxigênio, ele deve ser despressurizado para regenerar-se para o próximo ciclo.Usamos duas torres cheias de CMS para produzir um fluxo contínuo de nitrogênio.
Durante a despressurização, o nitrogênio de pureza inferior à necessária é transferido para outra torre chamada equalização de pressão.A equalização de pressão contribui para maior eficiência e menor consumo de energia.
Know-how no tempo definido e formas de equalizar a pressão é a chave para os melhores resultados.
Quando o processo adota elevação de ar, o oxigênio e o nitrogênio têm diferentes taxas de difusão e capacidade de adsorção para separar o oxigênio do nitrogênio em uma peneira molecular de carbono (CMS).Quando o ar é comprimido
para 0,8 MPa, a fonte de ar entra na torre de adsorção com oscilação de pressão para separação após ser purificada através do processo de separação a seco e óleo-água (filtro).As moléculas de oxigênio são difundidas e adsorvidas em uma peneira molecular de carbono sob pressão.O nitrogênio não adsorvido é descarregado pela saída da torre de adsorção.O oxigênio é dessorvido, descarregado e purgado em uma torre de adsorção sob despressurização.Além disso, os absorventes podem ser reciclados.Marca Paige.
Especificações do gerador de nitrogênio PSA:
|
Não
|
Modelo
|
Capacidade (Nm3/h)
|
Pureza
|
Potência (KW)
|
Tamanho total (mm)
|
|
1
2
3
4
|
PN-3-39
PN-5-29
PN-5-295
PN-8-295
|
3
5
5
8
|
99,9%
99,5%
99%
95%
|
0,5
|
1800*1400*1500
|
|
5
6
7
8
|
PN-5-49
PN-8-39
PN-12-295
PN-15-29
|
5
8
12
15
|
99,99%
99,9%
99,5%
99%
|
0,5
|
1800*1400*1800
|
|
9
10
11
12
|
PN-10-49
PN-15-39
PN-25-295
PN-30-39
|
10
15
25
30
|
99,99%
99,9%
99,5%
99%
|
0,5
|
2000*1700*2250
|
|
13
14
15
16
|
PN-15-49
PN-22-39
PN-35-295
PN-45-29
|
15
vinte e dois
35
45
|
99,99%
99,9%
99,5%
99%
|
0,5
|
2100*1800*2200
|
|
17
18
19
20
|
PN-20-49
PN-30-39
PN-50-295
PN-60-29
|
20
30
50
60
|
99,99%
99,9%
99,5%
99%
|
0,5
|
2200*1800*2200
|
|
vinte e um
vinte e dois
vinte e três
vinte e quatro
|
PN-30-49
PN-45-39
PN-75-295
PN-88-29
|
30
45
75
88
|
99,99%
99,9%
99,5%
99%
|
0,5
|
2400*1900*2200
|
|
25
26
27
28
|
PN-40-49
PN-60-39
PN-100-295
PN-120-29
|
40
60
100
120
|
99,99%
99,9%
99,5%
99%
|
0,5
|
2500*2100*2500
|
|
29
30
31
32
|
PN-50-49
PN-70-39
PN-120-295
PN-140-29
|
50
70
120
140
|
99,99%
99,9%
99,5%
99%
|
0,5
|
2600*2200*2850
|
|
33
34
35
36
|
PN-60-49
PN-90-39
PN-160-295
PN-190-29
|
60
90
160
190
|
99,99%
99,9%
99,5%
99%
|
0,5
|
2800*2200*2500
|
|
37
|
PN-80-49
|
80
|
99,99%
|
0,5
|
|
|
38
39
40
|
PN-120-39
PN-200-295
PN-250-29
|
120
200
250
|
99,9%
99,5%
99%
|
0,5
|
3200*1400*2800
|
|
41
42
43
44
|
PN-100-49
PN-140-39
PN-250-295
PN-290-29
|
100
140
250
290
|
99,99%
99,9%
99,5%
99%
|
0,5
|
3500*1500*2800
|
|
...
|
...
|
...
|
...
|
...
|
...
|
|
Nota:Mais notícias, por favor, entre em contato com Since Gas System Co., Ltd ou envie um e-mail diretamente para nós
|
