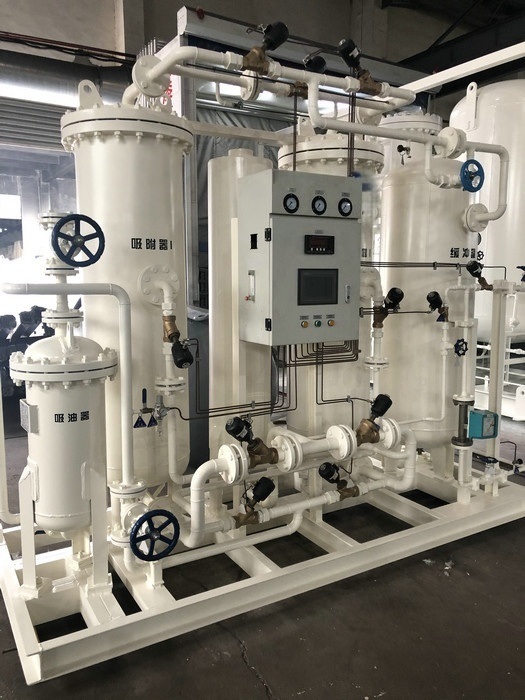

Unidade de poupança de energia da planta industrial do nitrogênio do nitrogênio PSA
| Name: | Gerador de nitrogênio PSA | Type: | Tipo de membrana |
| Advantage: | Baixo consumo de energia | Application: | Industrial |
| Pressure: | 5~10bar | Dew point: | -70 |
| Purity: | 95%~99,9995 | Capacity: | 5 ~ 5000nm3/h |
| High Light: | Instalação de nitrogénio industrial de PSA,gerador de poupança de energia do nitrogênio,Unidade de instalação de nitrogénio PSA |
||
Planta Industrial de Nitrogênio PSA, Economia de Energia
Princípio do Gerador de Nitrogênio PSA:
Quando o processo adota ar de elevação, oxigênio e nitrogênio têm diferentes taxas de difusão e capacidade de absorção para separar o oxigênio do nitrogênio no peneiro molecular de carbono. Quando o ar é comprimido para 0,8 ~ 1,0 MPa, a fonte de ar entra na torre de absorção de oscilação de pressão para separação após ser purificada através do processo de secagem e separação de óleo-água (filtro). Moléculas de oxigênio são difundidas e absorvidas em um peneiro molecular de carbono sob pressão. O nitrogênio não absorvido é descarregado pela saída da torre de adsorção. O oxigênio é dessorvido, descarregado e purgado em uma torre de adsorção sob despressurização. Além disso, os adsorventes podem ser reciclados.
O que é Tecnologia PSA?
A Tecnologia PSA é uma tecnologia muito madura e existe desde a década de 1970. De fato, milhares
de plantas PSA estão servindo clientes em todo o mundo. Fornecemos nossas plantas PSA a clientes em mais de
56 países. Explicamos a tecnologia PSA abaixo usando um diagrama de processo simples.
O ar é composto por 78% de Nitrogênio e 21% de Oxigênio. A tecnologia de geração de Nitrogênio PSA funciona no
princípio de separação de ar pela adsorção de Oxigênio e separação de Nitrogênio.
O processo de Adsorção por Oscilação de Pressão (PSA Nitrogênio) compreende 2 vasos preenchidos com Peneiros Moleculares de Carbono
(CMS). (veja a imagem abaixo para detalhes dos vasos).
Etapa 1: Adsorção
Ar comprimido pré-filtrado é passado através de um vaso preenchido com CMS. O oxigênio é adsorvido pelo CMS
e o Nitrogênio sai como gás produto. Após algum tempo de operação, o CMS dentro deste vaso fica saturado de Oxigênio e não pode mais adsorver.
Etapa 2: Dessorção
Após a saturação do CMS no vaso, o processo muda a geração de nitrogênio para o outro vaso,
enquanto permite que o leito saturado inicie o processo de dessorção e regeneração. O gás residual (oxigênio,
dióxido de carbono, etc.) é descarregado na atmosfera.
Etapa 3: Regeneração
Para regenerar o CMS no vaso, parte do Nitrogênio produzido pela outra torre é
purgada para esta torre. Isso permite a regeneração rápida do CMS e o torna disponível para
produção no próximo ciclo.
A natureza cíclica do processo entre os dois vasos garante a produção contínua de Nitrogênio puro.
Especificações:
Não
Modelo
Capacidade(Nm3/h)
Pureza
|
Potência(KW) |
Tamanho geral(mm) |
1 |
2 |
3 |
4 |
|
PN-3-39 PN-5-29 99,9% PN-8-295 |
3 5 5 8 |
99,9% 99,99% 99,99% 99,9% |
2600*2200*2850 ... ... 6 |
... |
8 |
|
99,99% PN-8-39 PN-12-295 99,9% |
5 8 12 15 |
99,99% 99,9% PN-30-39 99,99% |
0,5 2600*2200*2850 ... ... |
... |
12 |
|
PN-10-49 99,99% PN-25-295 PN-30-39 |
10 15 25 30 |
99,99% 99,99% PN-40-49 PN-70-39 |
0,5 2600*2200*2850 ... ... |
... |
16 |
|
PN-15-49 PN-22-39 99,99% PN-45-29 |
15 22 35 45 |
99,99% PN-45-39 99,5% 99,9% |
0,5 2600*2200*2850 ... ... |
... |
20 |
|
PN-20-49 PN-30-39 PN-50-295 99,99% |
20 30 50 60 |
99,99% PN-70-39 99,99% 99,9% |
0,5 2600*2200*2850 ... ... |
... |
24 |
|
PN-30-49 PN-45-39 PN-75-295 PN-88-29 |
30 45 75 88 |
PN-70-39 99,9% 99,5% 99% |
0,5 2600*2200*2850 ... ... |
... |
28 |
|
PN-40-49 PN-60-39 PN-100-295 PN-120-29 |
40 60 100 120 |
99,99% 99,9% 99,5% 99,5% |
0,5 2600*2200*2850 ... ... |
... |
32 |
|
PN-50-49 PN-70-39 PN-120-295 PN-140-29 |
50 70 120 140 |
99,99% 99,9% 99,5% 99% |
0,5 2600*2200*2850 ... ... |
... |
... |
|
Pressão: 5-10 bar |
Pressão: 5-10 bar |
Pressão: 5-10 bar |
Pressão: 5-10 bar |
Pressão: 5-10 bar |
Pressão: 5-10 bar |
|
Ponto de orvalho de pressão: ≤10 graus |
|||||
Conteúdo de óleo ≤0,003mg/m3
Troca de ar com o Nitrogênio e Oxigênio
Nitrogênio do produto
Pressão: ≤9 bar
Ponto de orvalho de pressão normal: ≤-40 graus
Pureza: 95%-99,9995%
Capacidade de nitrogênio: 5-5000Nm3/H
