Pacote de sistema do gerador do nitrogênio da refinaria de petróleo de SGS/CCS/BV/ISO/TS
| Material: | Aço carbono/aço inoxidável | Capacity: | 5-5000 nm3/h |
| Purity: | 95%-99,9995% | Dew point: | -70 ℃ |
| Certificates: | /CCS/BV/ISO/TS | Discharge pressure: | 0,3-0,6MPA |
| High Light: | Pacote do sistema de gerador de nitrogénio PSA,sistema gerador de nitrogênio para refinaria de petróleo,Sistema gerador de nitrogénio certificado pela ISO |
||
/CCS/BV/ISO/TS Gerador de nitrogênio para refinaria de petróleo
Descrição:
(1) Gerador de Nitrogênio
1.1) Alta pureza
1.2) Excelente economia de energia
1.3) Funcionamento suave, longa vida útil
1.4) Operação automática
1.5) Certificado: ISO9001:2008
Introdução:
(1) O que é a Tecnologia PSA?
A Tecnologia PSA é uma tecnologia muito madura e existe desde a década de 1970. Na verdade, milhares de
plantas PSA estão atendendo clientes em todo o mundo. Nós fornecemos nossas plantas PSA para clientes em mais de 56
países.
Explicamos a tecnologia PSA abaixo usando um diagrama de processo simples.
O ar é composto por 78% de Nitrogênio e 21% de Oxigênio. A tecnologia de geração de Nitrogênio PSA funciona com o
princípio de separação do ar por adsorção de Oxigênio e separação de Nitrogênio.
O processo de Adsorção por Variação de Pressão (PSA Nitrogênio) consiste em 2 vasos preenchidos com Peneiras Moleculares de Carbono (CMS). (veja a imagem abaixo para detalhes dos vasos).
Etapa 1: Adsorção
O ar comprimido pré-filtrado passa por um vaso preenchido com CMS. O Oxigênio é adsorvido pelo CMS
e o Nitrogênio sai como gás produto. Após algum tempo de operação, o CMS dentro deste vaso
fica saturado de Oxigênio e não consegue mais adsorver.
Etapa 2: Dessorção
Após a saturação do CMS no vaso, o processo transfere a geração de nitrogênio para o outro vaso,
permitindo que o leito saturado inicie o processo de dessorção e regeneração. O gás residual
(oxigênio, dióxido de carbono, etc.) é descarregado na atmosfera.
Etapa 3: Regeneração
Para regenerar o CMS no vaso, parte do Nitrogênio produzido pela outra coluna é purga
para esta coluna. Isso permite a regeneração rápida do CMS e o torna disponível para produção no
próximo ciclo.
A natureza cíclica do processo entre os dois vasos garante a produção contínua de Nitrogênio puro.
Benefícios dos nossos Geradores de Nitrogênio PSA:
· Experiência - Nós fornecemos mais de 1000 Geradores de Nitrogênio em todo o mundo.
· Tecnologia Alemã - Temos colaboração alemã para nossa tecnologia e refinamos esta
tecnologia para obter vantagens proprietárias em várias áreas-chave.
· Operação Automatizada - As plantas de gás de nitrogênio PSA que fabricamos incorporam automação completa
e nenhum pessoal é necessário para operar a planta de gás.
· Baixo Consumo de Energia - Garantimos um consumo de energia muito baixo para a produção de nitrogênio por
design ótimo para usar eficientemente o ar comprimido e maximizar a produção de gás nitrogênio.
Especificações:
Nº
Modelo
|
Capacidade(Nm3/h) |
Pureza |
Potência(KW) |
Tamanho total(mm) |
1 |
2 |
|
3 4 5 PN-5-29 |
PN-5-295 PN-8-295 3 5 |
5 12 12 15 |
99% 0,5 3500*1500*2800 1800*1400*1500 |
... |
6 |
|
12 8 PN-5-49 15 |
PN-12-295 PN-15-29 5 8 |
12 15 PN-15-39 35 |
99,5% 99% 0,5 3500*1500*2800 |
... |
10 |
|
11 25 PN-10-49 PN-15-39 |
PN-25-295 PN-30-39 10 PN-60-29 |
25 35 27 32 |
99,5% 99% 0,5 3500*1500*2800 |
... |
14 |
|
15 16 35 PN-22-39 |
PN-35-295 PN-45-29 15 22 |
35 24 PN-60-49 88 |
99,5% 99% 0,5 3500*1500*2800 |
... |
18 |
|
19 20 PN-20-49 50 |
PN-50-295 PN-60-29 20 30 |
50 32 120 160 |
99,5% 99% 0,5 3500*1500*2800 |
... |
22 |
|
23 24 PN-30-49 PN-45-39 |
PN-75-295 PN-88-29 30 45 |
32 88 99,99% 99,9% |
99,5% 99% 0,5 3500*1500*2800 |
... |
26 |
|
27 28 PN-40-49 PN-60-39 |
PN-100-295 PN-120-29 40 60 |
PN-200-295 160 250 250 |
99,5% 99% 0,5 3500*1500*2800 |
... |
30 |
|
31 32 PN-50-49 PN-70-39 |
PN-120-295 PN-140-29 50 70 |
120 140 250 290 |
99,5% 99% 0,5 3500*1500*2800 |
... |
34 |
|
35 36 PN-60-49 PN-90-39 |
PN-160-295 PN-190-29 60 90 |
160 190 99,99% 99,9% |
99,5% 99% 0,5 3500*1500*2800 |
... |
PN-80-49 |
|
80 |
99,99% |
0,5 |
99,5% |
... |
|
|
40 PN-120-39 PN-200-295 |
PN-250-29 120 200 |
250 99,9% 99,99% |
99% 0,5 3500*1500*2800 |
... |
42 |
|
43 44 PN-100-49 PN-140-39 |
PN-250-295 PN-290-29 100 140 |
250 290 99,99% 99,9% |
99,5% 99% 0,5 3500*1500*2800 |
... |
... |
|

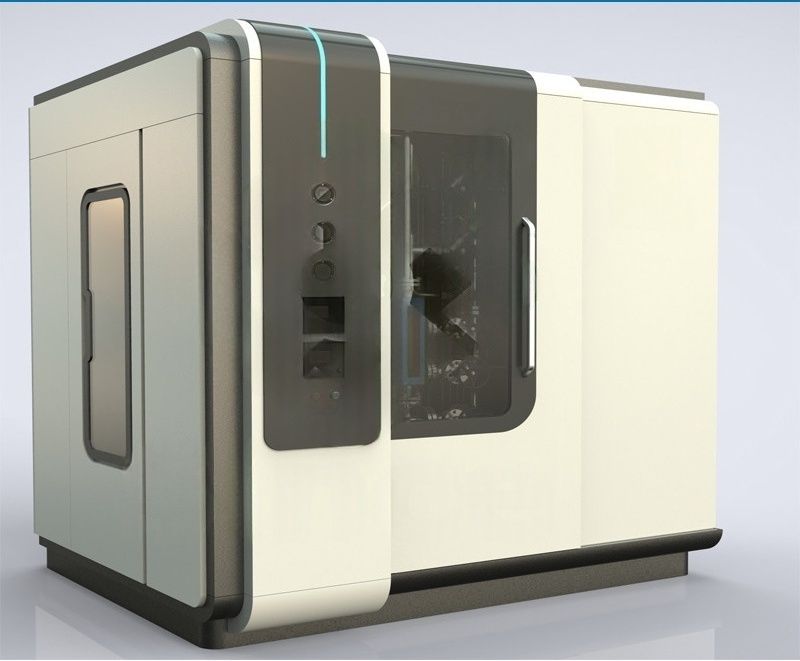

Figuras do gerador de nitrogênio : |
Figuras do gerador de nitrogênio : |
Figuras do gerador de nitrogênio : |
Figuras do gerador de nitrogênio : |
Figuras do gerador de nitrogênio : |
Figuras do gerador de nitrogênio : |
|
Mais confiável: |
|||||
* sistemas de separação de ar padronizados baseados em tecnologias de ponta comprovadas na história de muitos
anos de aplicação em campos.
* Ideia de design de engenharia simplificada com muito menos peças móveis, garante máxima confiabilidade e
manutenção mínima
Mais econômico:
* Módulos de separação de ar mais avançados e mais econômicos.
* O sistema de controle de composição REFLUX reduz a capacidade de consumo de ar, economiza custos de energia.
* O Sistema Patenteado de Eficiência Energética (EES) permite que nossos sistemas produzam gases de produto com base na
demanda real.
Mais conveniente:
* O sistema de monitoramento e controle de diversificação permite que os parâmetros de capacidade, pureza e pressão
dos gases de produto sejam exibidos online na tela do painel, dá alarme de problemas de funcionamento e lembra da
manutenção.
* Solução turn-key e pré-comissionada.
* Design montado em skid, fácil instalação.
Aplicação:
Fabricação de Produtos Químicos
. Corte a Laser
. Enchimento de Pneus
. Farmacêutico
. Marítimo
. Eletrônicos
. Processamento e Embalagem de Alimentos
. Plástico
. Tratamento Térmico
. Outros
Nos últimos 10 anos, cerca de 98% dos clientes antigos escolhem firmemente a Joshining
Por que eles sempre escolhem a Joshining?
Muitos anos de experiência e expertise na fabricação e fornecimento de plantas de gás;
, empresa certificada CCS,TS para plantas de gás de qualidade e melhores serviços pós-venda; Joshining é a empresa rara que obteve ,TS (Licença de Fabricação de equipamentos especiais)
Certificado CCS (CHINA CLASSIFICATION SOCIETY), Joshining também pode fabricar geradores de nitrogênio marítimos.
Excelente infraestrutura montada por uma equipe de engenheiros experientes e qualificados.
Asa de P&D sofisticada e desenvolvida para assistência na instalação e uso das plantas.
